Оборудование для орбитальной сварки труб
(неповоротный стык)

+7 (495) 788-71-78

Оборудование для орбитальной сварки труб (неповоротный стык) (рис. 1) Оборудование для орбитальной сварки труб (неповоротный стык) (рис. 2) Оборудование для орбитальной сварки труб (неповоротный стык) (рис. 3)

Тип A B C D F G max E
OSW 40 90 40 81 7 66 120 96
OSW 80 142 64 81 7 90 230 96
OSW 115 200 90 81 7 130 260 96
OSW 170 300 134 81 7 185 400 96

Артикул: -
Производитель: ORBITEC

1.Сварочная головка открытого типа OSW
Включающие концепцию "Открытый Механизм", делающую их легче и удобнее в обращении, сварочные головки серии OSW могут использоваться с подачей или без подачи проволоки, для тонкостенных труб и для труб с наружными диаметрами в пределах от 8 мм до 115,0 мм (в зависимости от модели).

Стандартный диапазон сварочных головок серии OSW включает:

Тип Размер Вес
OSW 80 от 10 до 76 мм 3,0 кг
OSW 115 от 20 до 115 мм 4,5 кг
OSW 170 от 40 до 170 мм 6,5 кг
Питание 24В DC
Управление Магнитный энкодер (16 импульсов на 1 об/мин)

Оборудование для орбитальной сварки труб (неповоротный стык) 2.Держатель горелки «Multiposition» для OSW 80,170 и держатели горелки для OSZ 325.






Оборудование для орбитальной сварки труб (неповоротный стык)

3.Микропроцессорный контроллер орбитальной сварки TIGTRONIC Basic 3
Стандартные особенности включают:
• Компактный и легкий:
  - размеры 400x330x180 мм
  - масса 5 кг
• Автоматические расчеты сварочных параметров
• Многоуровневое программирование несколькими нажатиями клавиш
• Простота использования
• Сохранение сварочных данных и для запрограммированных, и для фактических параметров
• Интерфейс RS 232 для экспорта данных в любой ПК
• Дополнительное сохранение программ с использованием внешней карты памяти
• Совместная работа с блоком подачи проволоки
• Автоматическая система AVC – контроля напряжения дуги
• Пульт дистанционного управления

Оборудование для орбитальной сварки труб (неповоротный стык)

4.Источник питания Tetrix 200
Спецификация Trteix 200:
ИНВЕРТОР TETRIX 200, диапазон регулирования 5 – 200 A / 230 В
Легкий, компактный преобразователь энергии для ручной сварки по процессу TIG или сварки неповоротных стыков (автоматическое обнаружение) вместе с контроллерами Orbitec (за исключением BASIC 1)
Дополнительно: блок водяного охлаждения COOL 50

Технические данные:
Выход постоянного тока
Переменный ток напряжения сети 1 x 230 В переменного тока
Промышленная частота 50 / 60 Гц
Номинальная мощность 4,4 кВА
Выходная мощность генератора 7,5 кВА
Токовый диапазон 5 A – 200 A
Рабочие циклы тока
25% TIG / MMA 200 A
60% TIG / MMA 150 A
100% TIG / MMA 120 A
Вес 8,9 кг
Габариты (Д x Ш x В): 475 x 180 x 295 мм

Комплект включает:
• Инвертор
• Силовой кабель

5.Инструмент для заточки вольфрамовых электродов WEG 4.0
- плавная регулировка скорости вращения - встроенный сменный фильтрующий элемент
- заточка электродов длинной от 15 мм - защитное стекло
- 3 положения позиционирования электрода по диску (больше ресурс диска) - регулятор длины заточки (минимальный износ электрода, около 0,3 мм)


Оборудование для орбитальной сварки труб (неповоротный стык)

Напряжение питания 230
Потребляемая мощность 0,9кВт
Диаметр затачиваемых электродов 1 - 4мм
Угол заточки 15 - 180°
Диаметр алмазного диска 40мм
Скорость вращения диска 11500 – 27000 об/мин
Масса 2,8 кг
Комплектация Заточная головка в сборе с электроприводом, держатель электродов, зажимные цанги – 1.6, 2.4, 3.2, шестигранный ключ 8 мм, шестигранный ключ 4 мм, рожковый ключ 13/17, ключ 4 мм, рожковый ключ 13/14, пакет для утилизации сменных фильтров, кейс

Оборудование для орбитальной сварки труб (неповоротный стык)

Питание привода 24 В (DC)
Масса 7 кг
Размеры 320x410x175 мм
Кассета с проволокой 15 кг (стандарт)
Диаметр проволоки 0,8 мм

Оборудование для орбитальной сварки труб (неповоротный стык) 7.Блок жидкостного охлаждения COOL 40
Блок водяного охлаждения для использования с инвертором TETRIX 200 и TIGTRONIC вместе с инструментами сварки при водяном охлаждении.

Входное напряжение 230В
Система охлаждения F / IP 23
Вес 16,5 кг
Габариты (ДxШxВ) 610x298x330мм
Емкость резервуара прибл. 4 л
Напор воды 35 м/5 л/мин
Мощность охлаждения 1000 Вт (1 л/мин)

Оборудование для орбитальной сварки труб (неповоротный стык) 8.Мобильная рабочая тележка, версия XL: 4х-колесная тележка с верстаком, площадкой для баллона.






Оборудование для орбитальной сварки труб (неповоротный стык) 9.Комплект силиконовых мембран SKIF-01 для внутренней газовой защиты для труб диаметром 40 - 120 мм

- 9 мембран с кольцами поддержки
- газовый шланг
- крюк
- трос для извлечения мембран
- клапан открывания/ закрывания

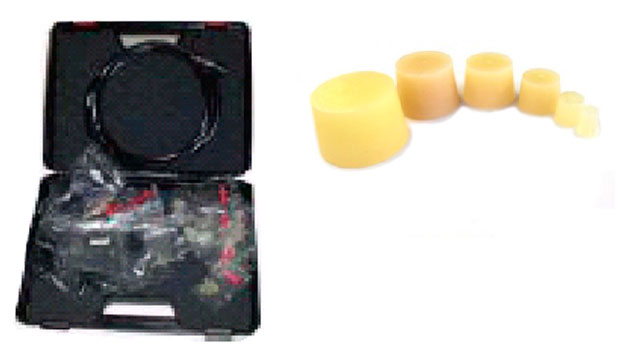

Оборудование для орбитальной сварки труб (неповоротный стык) 10.Комплект силиконовых заглушек SKIB-01 для внутренней газовой защиты для труб диаметром 6-45мм:

- 10 силиконовых заглушек
- газовый шланг 2/3”, длина 5 м
- комплект разъемов для газового шланга


Оборудование для орбитальной сварки труб (неповоротный стык) 11.Комплект расходных деталей для сварочных горелок - неплавящиеся электроды Ø1,6мм/Ø2,4мм
